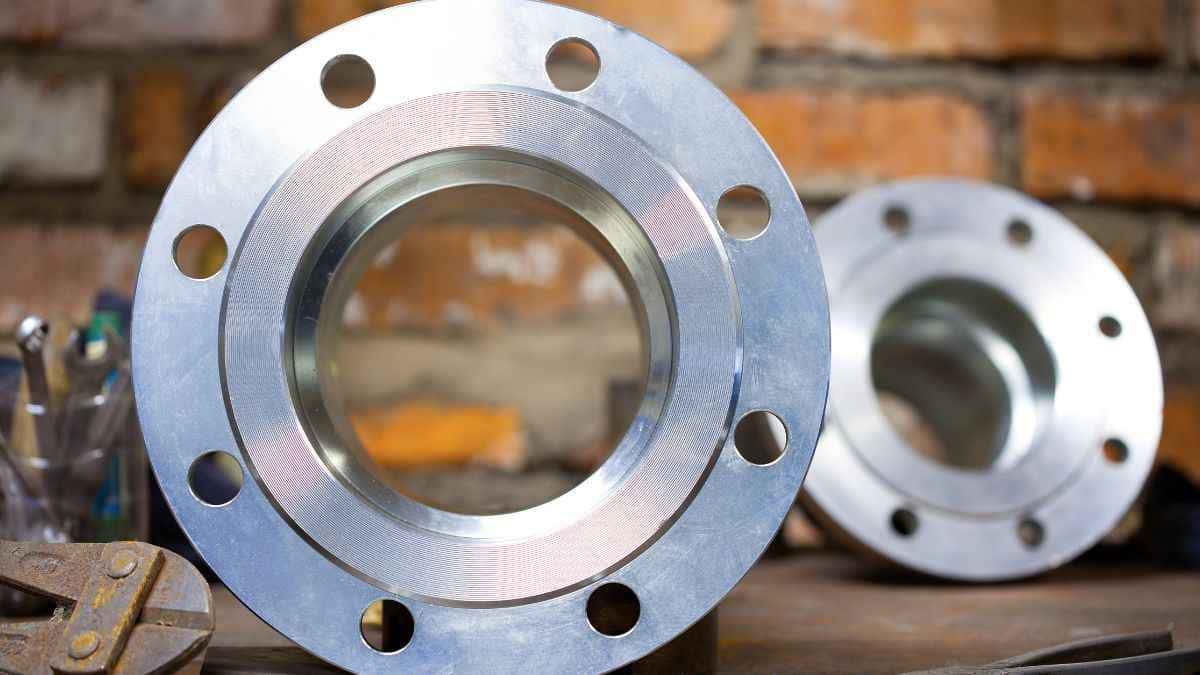

Os flanges são componentes essenciais em sistemas de tubulação, permitindo a conexão segura e eficiente de tubos, válvulas e outros equipamentos. Eles são fabricados em diversos tipos e tamanhos, cada um projetado para atender a diferentes requisitos de pressão, temperatura e ambiente. Neste artigo, apresentaremos os tipos de flanges mais comuns e suas características, para ajudá-lo a escolher o flange ideal para sua aplicação.
Principais tipos de flanges
Flange com face plana (FF)
O flange com face plana é caracterizado por uma face de vedação plana e é usado principalmente em sistemas de baixa pressão. Eles são geralmente empregados em aplicações onde é necessário desmontar e remontar frequentemente a conexão.
Flange com face levantada (RF)
O flange com face levantada possui uma saliência na face de vedação, proporcionando maior capacidade de vedação em comparação ao flange com face plana. Eles são amplamente utilizados em sistemas de média e alta pressão e são compatíveis com uma variedade de juntas.
Flange com junta tipo anel (RTJ)
O flange com junta tipo anel possui um sulco na face de vedação, projetado para acomodar uma junta de vedação metálica especial chamada junta tipo anel. Este tipo de flange é adequado para aplicações de alta pressão e alta temperatura, proporcionando uma vedação extremamente confiável.
Flange cego
O flange cego é usado para fechar ou bloquear o final de um sistema de tubulação. Ele possui a mesma furação dos flanges correspondentes na linha, mas sem o orifício central, permitindo a vedação total do sistema.
FAQs
Como escolher o tipo de flange correto para minha aplicação?
A escolha do tipo de flange dependerá de fatores como pressão, temperatura, ambiente e requisitos de vedação. Consulte um especialista em flanges ou um engenheiro de tubulação para obter orientações específicas para sua aplicação.
Qual é a diferença entre flanges forjados e fundidos?
Os flanges forjados são fabricados a partir de uma peça única de aço, aquecida e moldada sob pressão. Eles são mais resistentes e duráveis que os flanges fundidos, que são produzidos por vazamento de metal líquido em moldes.
Qual material é mais comum na fabricação de flanges?
Os flanges são geralmente fabricados em aço carbono, aço inoxidável, aço liga e materiais mais exóticos, como titânio e zircônio. A escolha do material dependerá das condições de operação e da compatibilidade química com os fluidos transportados.
Como são dimensionados os flanges?
Os flanges são dimensionados de acordo com padrões internacionais, como ANSI, ASME, DIN e ISO, que especificam diâmetros nominais, espessuras, furações e outros detalhes de projeto. Esses padrões garantem a interoperabilidade entre flanges e componentes de diferentes fabricantes.
Como são instalados os flanges?
Os flanges são instalados unindo-se às faces de vedação com juntas adequadas e apertando-os com parafusos e porcas. A quantidade de torque aplicado deve ser controlada para garantir uma vedação adequada sem danificar os componentes.
É possível substituir um tipo de flange por outro?
Embora seja possível substituir um tipo de flange por outro em algumas situações, é importante consultar um engenheiro de tubulação para garantir a compatibilidade e a segurança do sistema.
Quais são os principais cuidados na manutenção de flanges?
A manutenção de flanges envolve a inspeção regular das conexões, verificação de vazamentos e aperto adequado dos parafusos e porcas. Juntas desgastadas ou danificadas devem ser substituídas para evitar vazamentos e falhas no sistema.
Quais são as principais falhas que podem ocorrer em flanges?
As principais falhas em flanges incluem vazamentos, deformações, rachaduras e corrosão. A seleção adequada de materiais, projeto e manutenção pode ajudar a prevenir essas falhas e garantir a confiabilidade do sistema de tubulação.
Os diferentes tipos de flanges desempenham um papel fundamental na conexão segura e eficiente de sistemas de tubulação e equipamentos associados. Conhecer as características, vantagens e aplicações de cada tipo de flange é essencial para garantir o desempenho ideal e a longevidade do sistema.
Ao escolher o flange adequado para sua aplicação, considere fatores como pressão, temperatura, ambiente e requisitos de vedação e consulte um especialista em flanges ou engenheiro de tubulação, se necessário. Lembre-se de realizar manutenções regulares e inspeções para garantir a segurança e a eficiência do seu sistema de tubulação.
